HRV – DINAMIKA

DINAMIKA: porozumějte variabilitě srdečního rytmu

Měření HRV, přehledné výsledky a dechový biofeedback v jednom systému. Přibližně pětiminutový záznam otevírá cestu k dlouhodobému sledování reakcí na zátěž, odpočinek a změny životního stylu.

Co je Dinamika?

Dinamika propojuje jednokanálové EKG s analýzou variability srdečního rytmu. Ze záznamu 300 srdečních úderů zpracovává více než 50 parametrů v časové, geometrické, nelineární a frekvenční oblasti. Výsledky nabízí jako číselné hodnoty, grafy i interpretační přehledy. Software sdružuje standardní ukazatele HRV, nástroje pro práci s dechem a celostní modely. Jednotlivé karty níže vysvětlují, co zobrazují a k čemu slouží.

Pro koho je měření HRV užitečné?

Pro terapeuty, poradce, lékaře, sportovní trenéry a kouče, kteří chtějí pracovat se záznamy HRV a sledovat jejich vývoj. Uplatnění má také při domácím dlouhodobém monitorování, relaxaci a dechovém biofeedbacku. Pro smysluplnou práci je důležité zaškolení, správný postup měření a interpretace v kontextu.

HRV a tepová frekvence

Tepová frekvence udává počet úderů za minutu. HRV sleduje rozdíly mezi jednotlivými intervaly. Dva záznamy se stejným průměrným tepem proto mohou mít odlišnou variabilitu. Základem analýzy jsou R–R intervaly získané ze srdečního signálu. Jejich zpracování umožňuje sledovat souvislosti s autonomní regulací a porovnávat změny při opakovaných záznamech.

Zátěž, odpočinek a vývoj v čase

Výsledek ovlivňují například dýchání, poloha těla, denní doba a kvalita signálu. Největší smysl má porovnávat vlastní záznamy pořízené stejným postupem. Poznámky o spánku, tréninku, odpočinku nebo subjektivním stavu pomáhají zasadit čísla do souvislostí.

Příprava a připojení

Přístroj připojte k počítači a elektrody umístěte podle návodu. Před zahájením zkontrolujte kontakt elektrod a kvalitu EKG. Pro srovnávání měření zachovávejte podobnou denní dobu, polohu těla i podmínky.

Záznam a kontrola signálu

V průběhu klidového záznamu se zbytečně nehýbejte a dodržujte pokyny obsluhy. Software zobrazí EKG a rytmogram. Před vyhodnocením je potřeba posoudit rušení a kvalitu zachycených intervalů.

Vyhodnocení a další práce

Výsledky lze procházet po jednotlivých kartách, porovnávat s historií nebo využít pro práci s dechovým biofeedbackem. Při sledování reakce na cvičení či jiný podnět zachovejte srovnatelný postup; samotná změna indexu nedokazuje léčebný účinek.

Jak číst jednotlivé karty

Číselné ukazatele HRV popisují vlastnosti zaznamenaných srdečních intervalů. Souhrnné indexy, biologický věk, biorytmické výhledy a energetické mapy jsou další výpočty či interpretace softwaru. Tyto různé typy výstupů je důležité rozlišovat. Obrázky lze rozkliknout pro větší zobrazení. Rozhraní se může podle verze lišit.

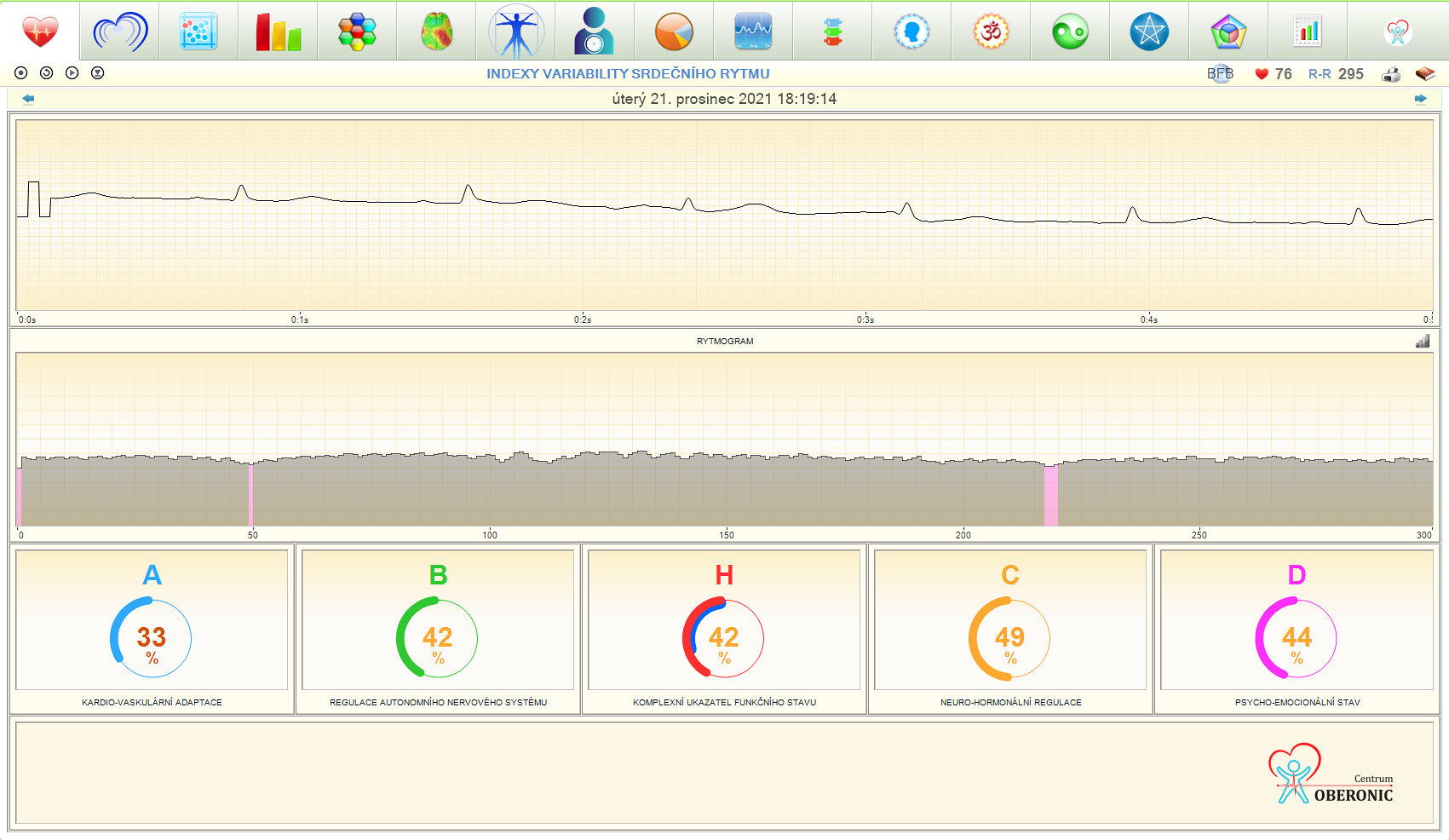

1. Indexy variability srdečního rytmu

EKG křivka zachycuje srdeční aktivitu, rytmogram proměnlivost intervalů mezi stahy. Souhrnné indexy zobrazují softwarové hodnocení adaptačních a regulačních procesů. Z této karty lze spustit dechový biofeedback, uložit cvičení a sledovat změny rytmu při dýchání, meditaci nebo jiném podnětu.

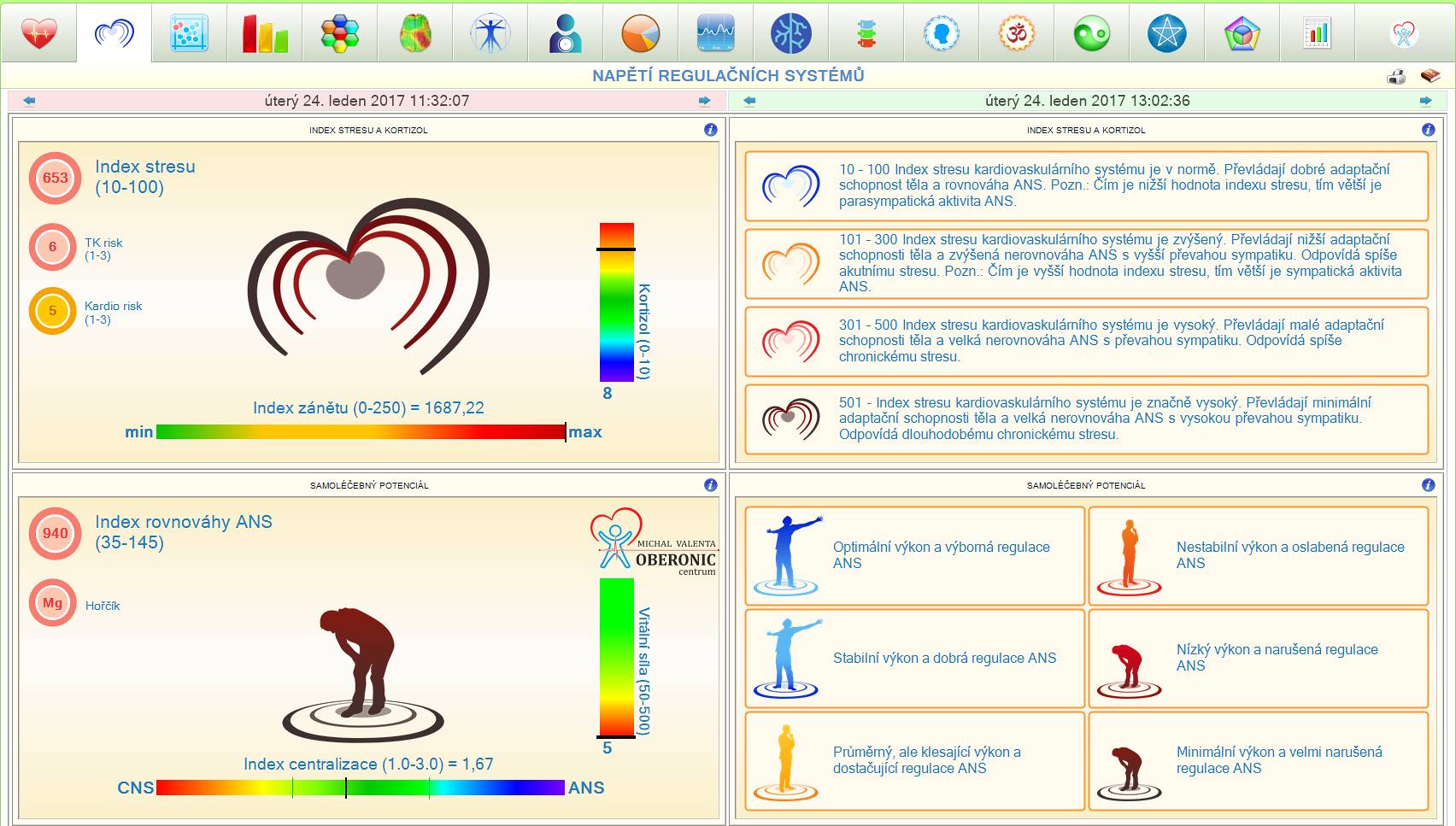

2. Napětí regulačních systémů

Baevského index stresu vyjadřuje napětí regulace srdečního rytmu. Karta jej doplňuje o bilanci aktivity a odpočinku, míru centralizace řízení a modelové hodnocení regeneračních rezerv. Změny lze sledovat mezi jednotlivými záznamy. Nejde o laboratorní měření kortizolu ani o průkaz zánětu.

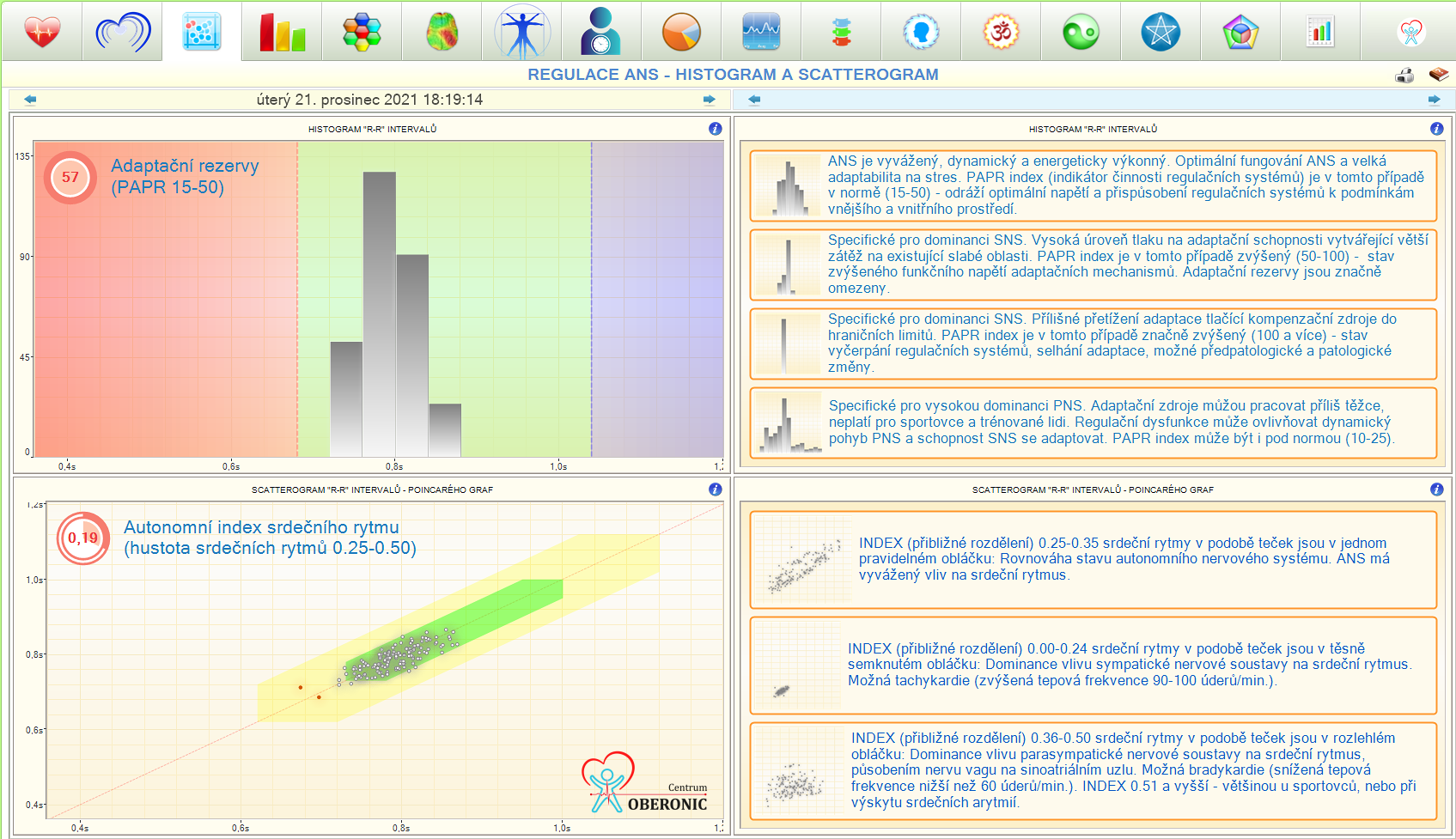

3. Regulace autonomního nervového systému

Histogram ukazuje rozložení R–R intervalů. Scatterogram porovnává sousední intervaly a zachycuje strukturu jejich proměnlivosti. Geometrické a nelineární ukazatele doplňuje index PAPR, který software využívá při hodnocení adaptačních rezerv. Karta tak nabízí jiný pohled na tentýž srdeční záznam než samotná tepová frekvence.

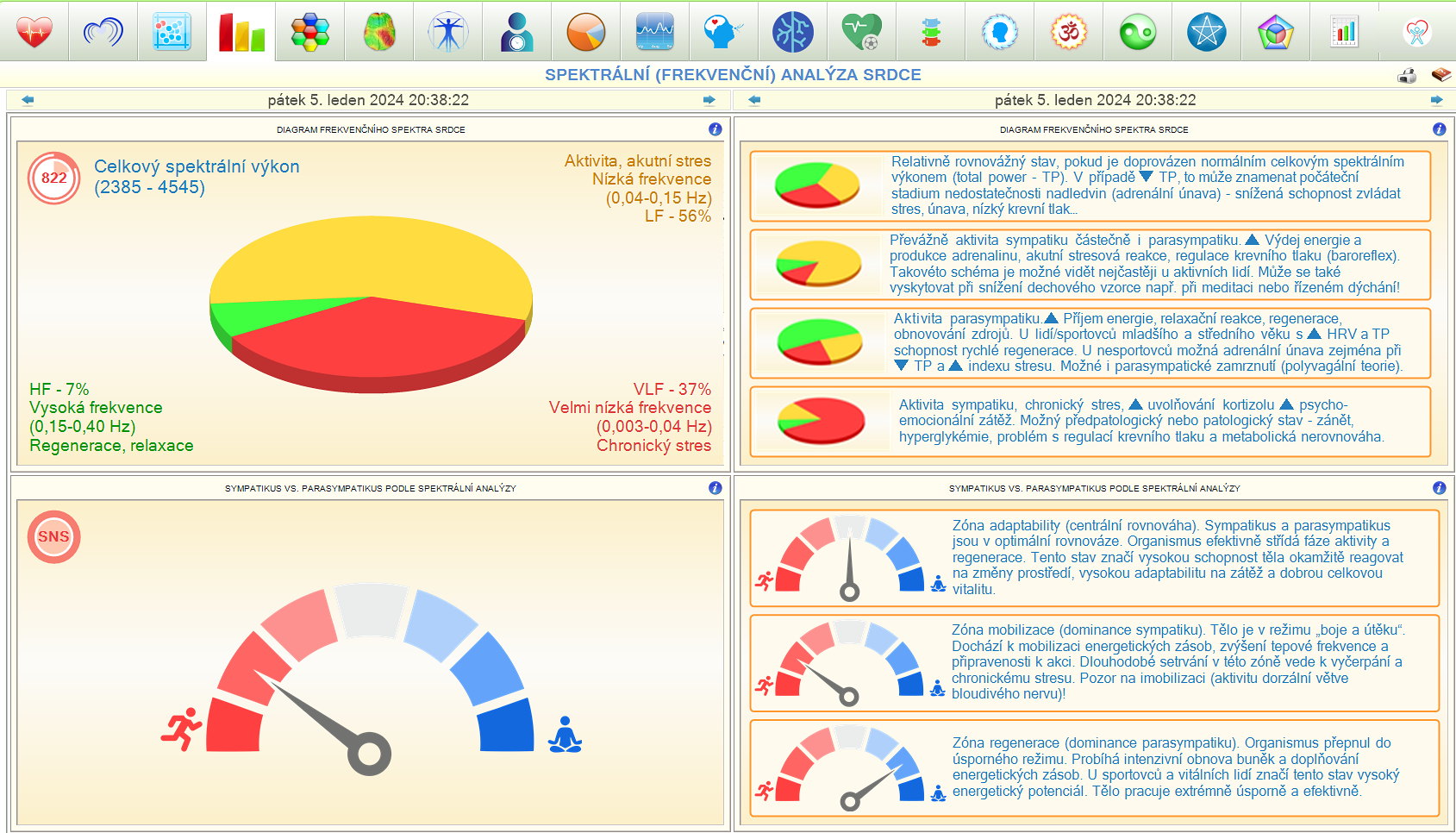

4. Spektrální analýza

Spektrální analýza rozděluje proměnlivost srdečních intervalů do frekvenčních pásem HF, LF a VLF. Karta obsahuje jejich zastoupení, celkový spektrální výkon a softwarově interpretovanou bilanci aktivace a relaxace. Barevné rozlišení usnadňuje orientaci; jednotlivá pásma je nutné vykládat v kontextu délky záznamu a dýchání.

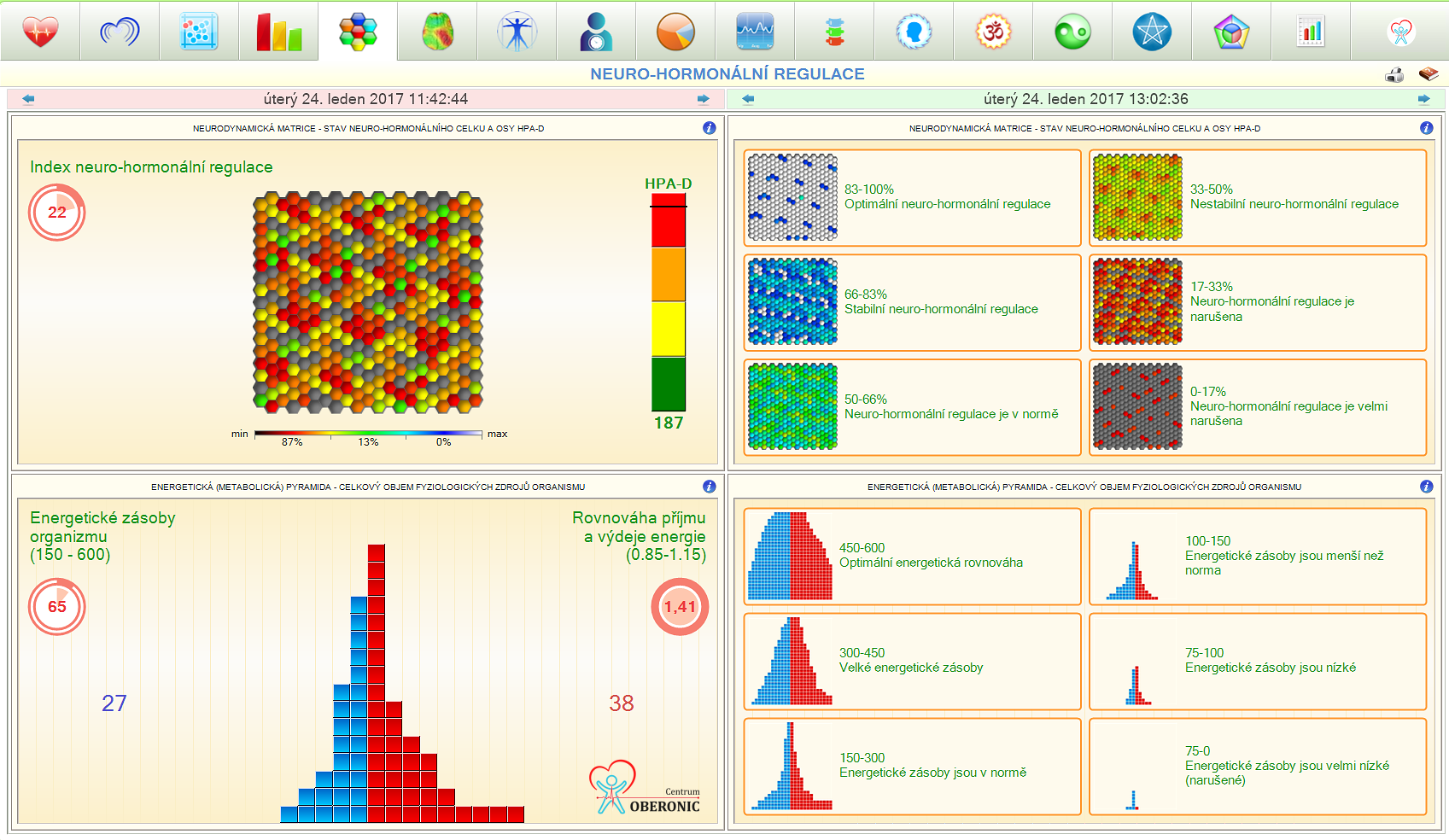

5. Neuro-hormonální regulace

Energetická pyramida znázorňuje softwarový model vztahu mezi obnovou a čerpáním zdrojů. Modrá část představuje obnovu, červená výdej. Doprovodné indexy modelově hodnotí hormonální zátěž a regulační odezvu na stres. Tyto výpočty vycházejí z HRV; nejedná se o přímé stanovení hormonálních hladin či vyšetření nadledvin.

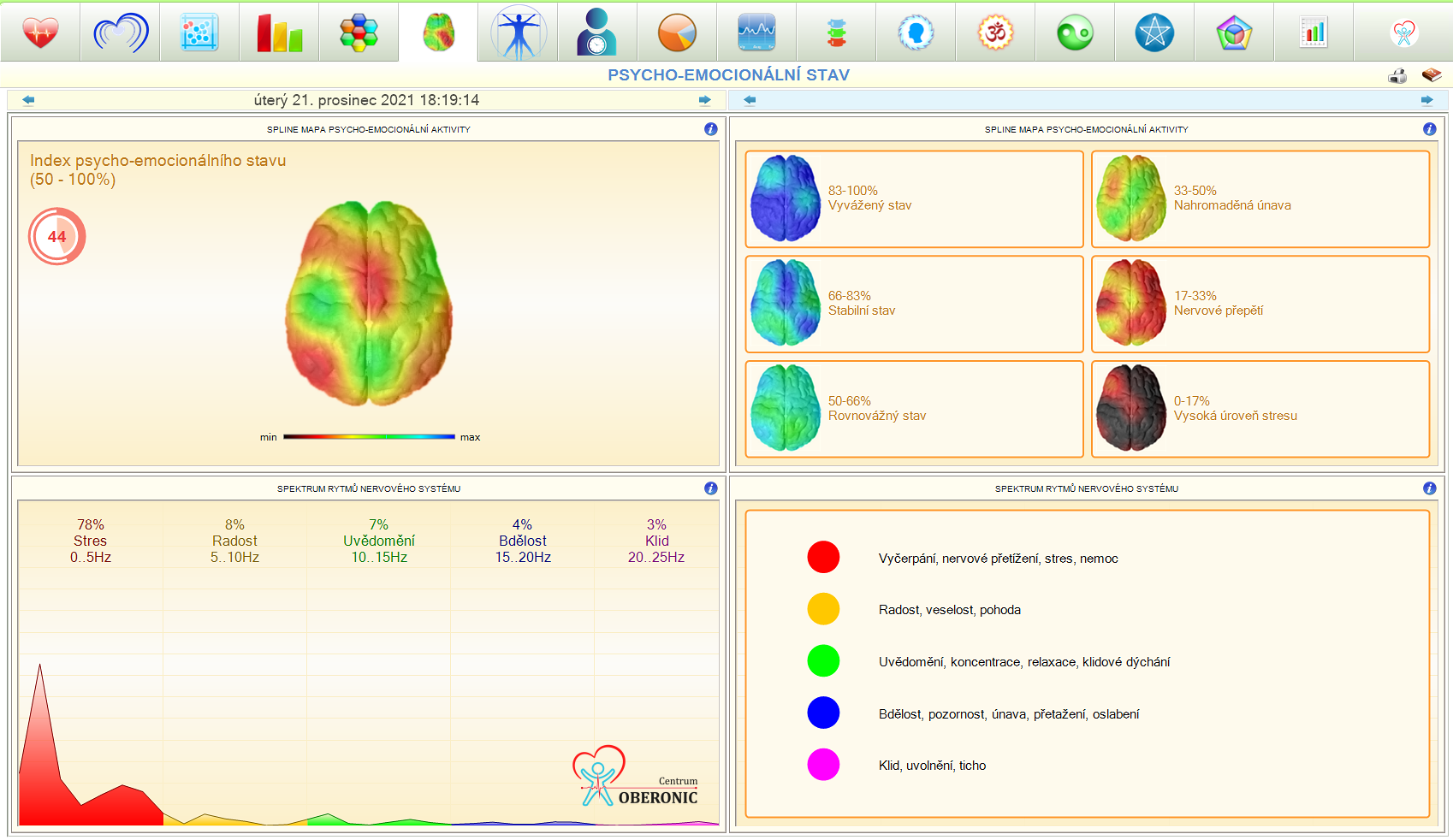

6. Psycho-emocionální stav

Souhrnný index a barevná mapa zobrazují softwarovou interpretaci psycho-emocionálního napětí. Spektrum rytmů doplňuje modelový pohled na funkční souhru centrální nervové soustavy. Karta slouží k orientaci v tomto interpretačním modelu a ke srovnání měření; zobrazení mozku není EEG ani přímé měření mozkové aktivity.

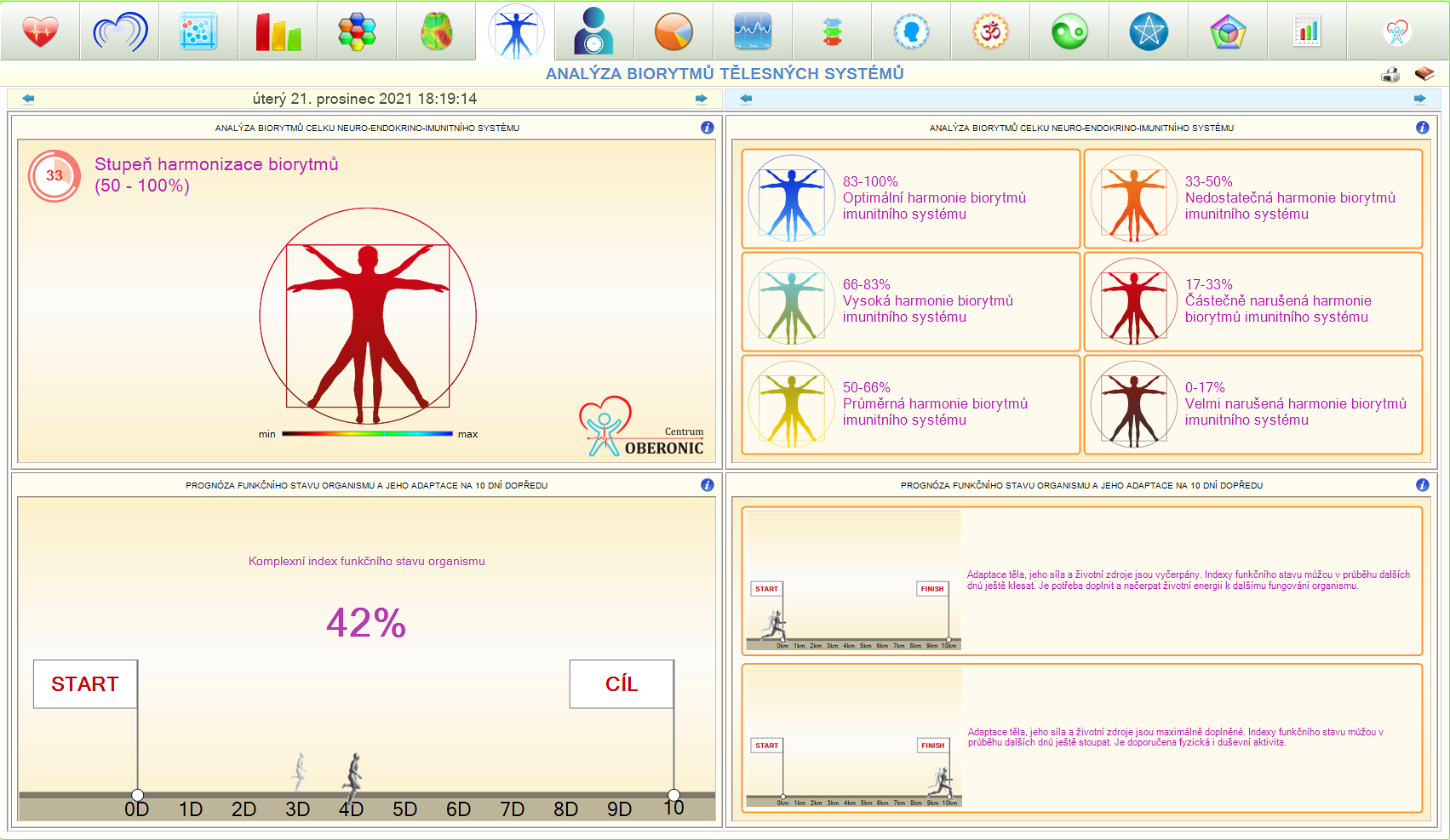

7. Analýza biorytmů tělesných systémů

Karta sdružuje modelové ukazatele harmonizace fyziologických rytmů a souhry regulačních mechanismů. Součástí je softwarový výhled funkčního stavu na deset dní a bilance očekávaného čerpání a obnovy zdrojů. Výhled vychází z aktuálního záznamu a představuje modelovou prognózu, nikoli jistou předpověď budoucího zdravotního stavu.

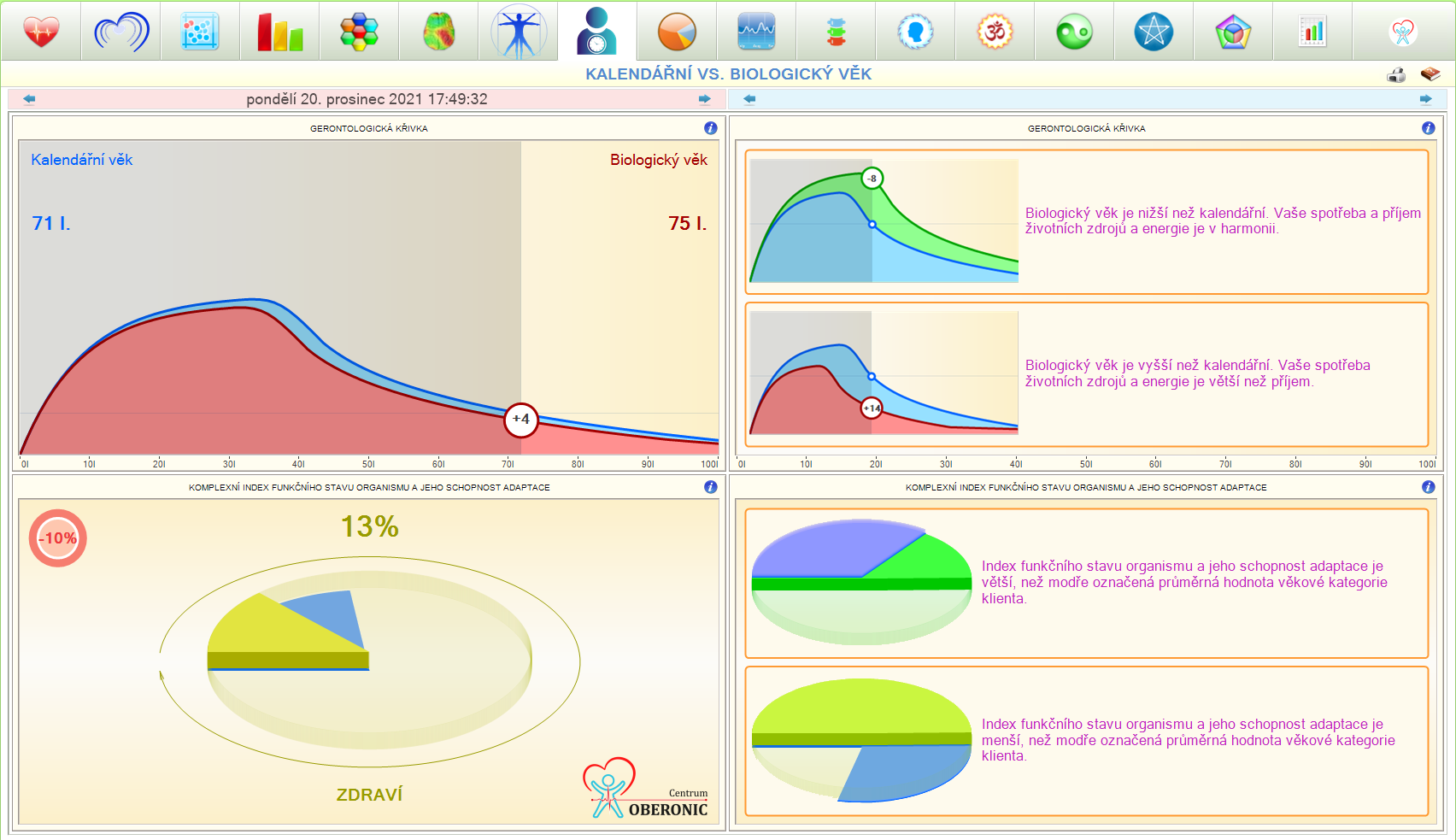

8. Kalendářní a biologický věk

Gerontologická křivka a věková norma porovnávají výsledek s referenčními hodnotami věkové skupiny. Software převádí vybrané indexy na odhad biologického věku. Takové srovnání nabízí srozumitelnou zpětnou vazbu k vývoji záznamů; jde o výpočet konkrétního modelu, nikoli jednoznačné určení skutečného stáří orgánů.

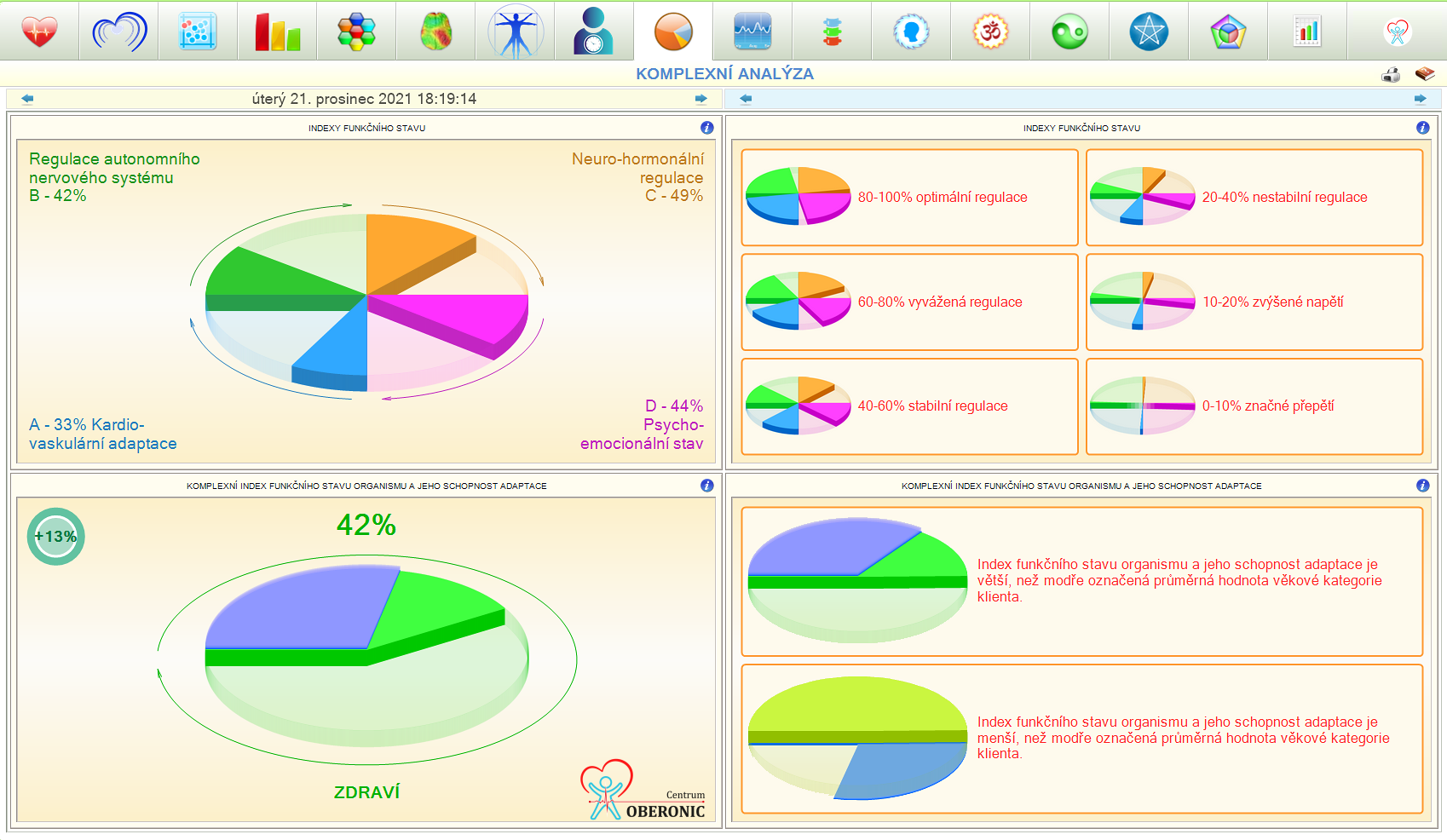

9. Komplexní analýza

Souhrnná karta spojuje několik dílčích indexů do společného přehledu. Obsahuje komplexní ukazatel funkčního stavu, symbolický index zdraví a kondice a věkové srovnání HRV. Umožňuje rychle se zorientovat ve výsledku a potom přejít k jednotlivým parametrům, z nichž hodnocení vzniklo.

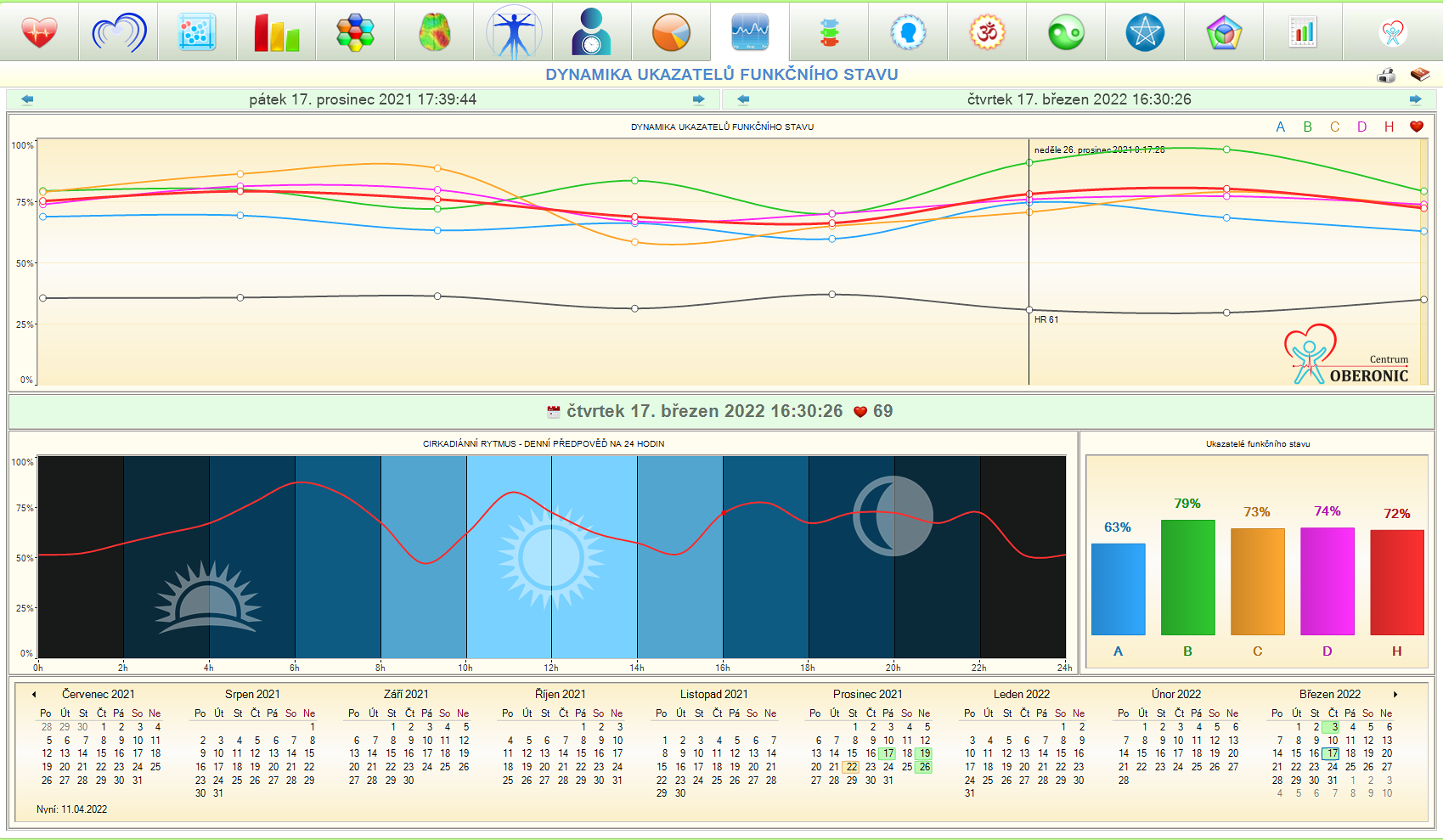

10. Vývoj ukazatelů v čase

Historie měření umožňuje procházet předchozí záznamy a sledovat změny po úpravách denního režimu nebo při práci s klientem. Doplněna je modelem cirkadiánního průběhu na 24 hodin a energetické bilance během dne. Pro interpretaci trendů jsou důležité srovnatelné podmínky a poznámky k jednotlivým měřením.

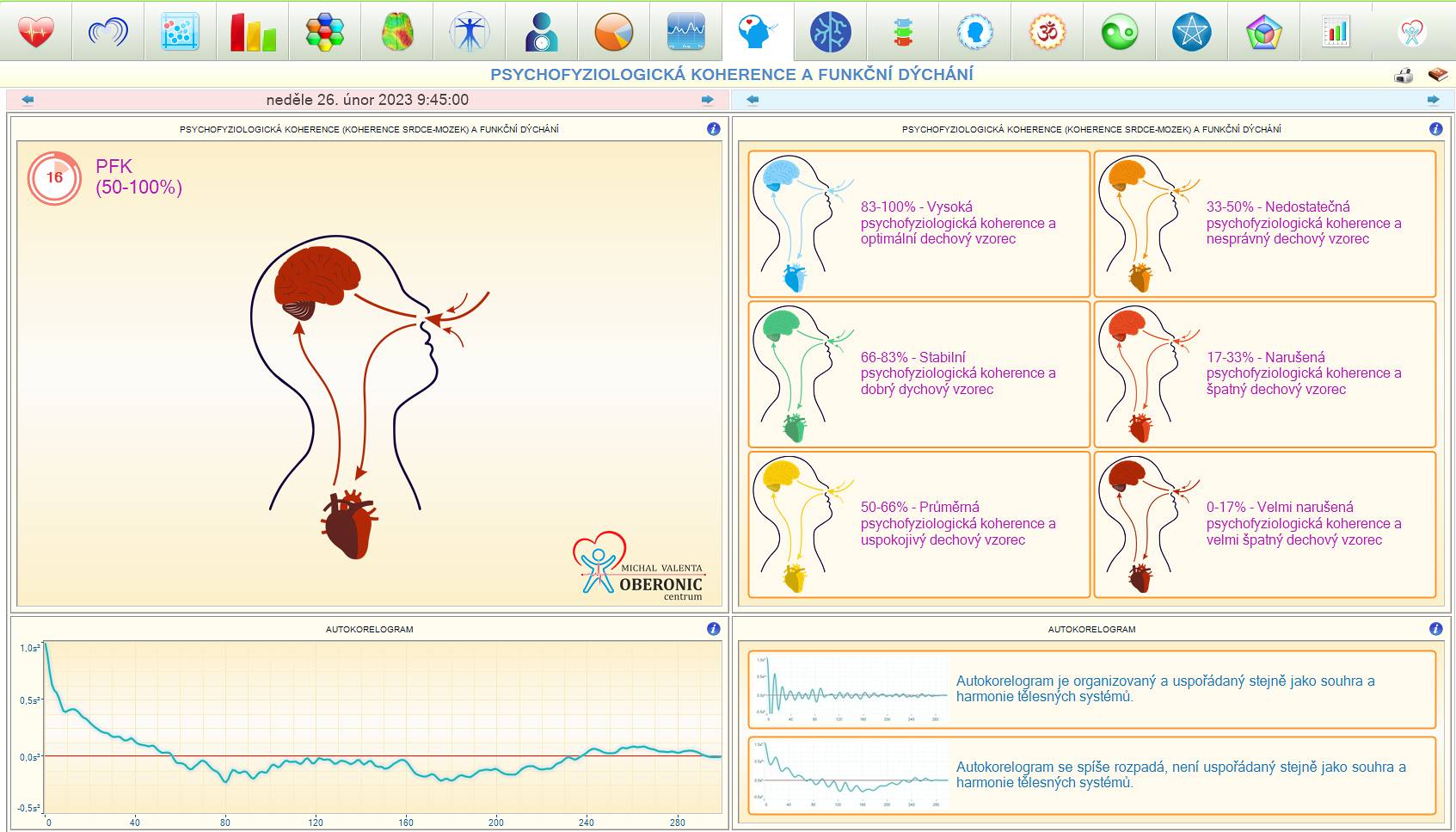

11. PFK a funkční dýchání

Karta se zaměřuje na vztah dýchání a srdečního rytmu. Obsahuje ukazatel psychofyziologické koherence (PFK), respirační sinusovou arytmii a autokorelogram (ACF), který popisuje uspořádanost rytmu. Je určena pro sledování reakce při dechovém cvičení, relaxaci a meditaci.

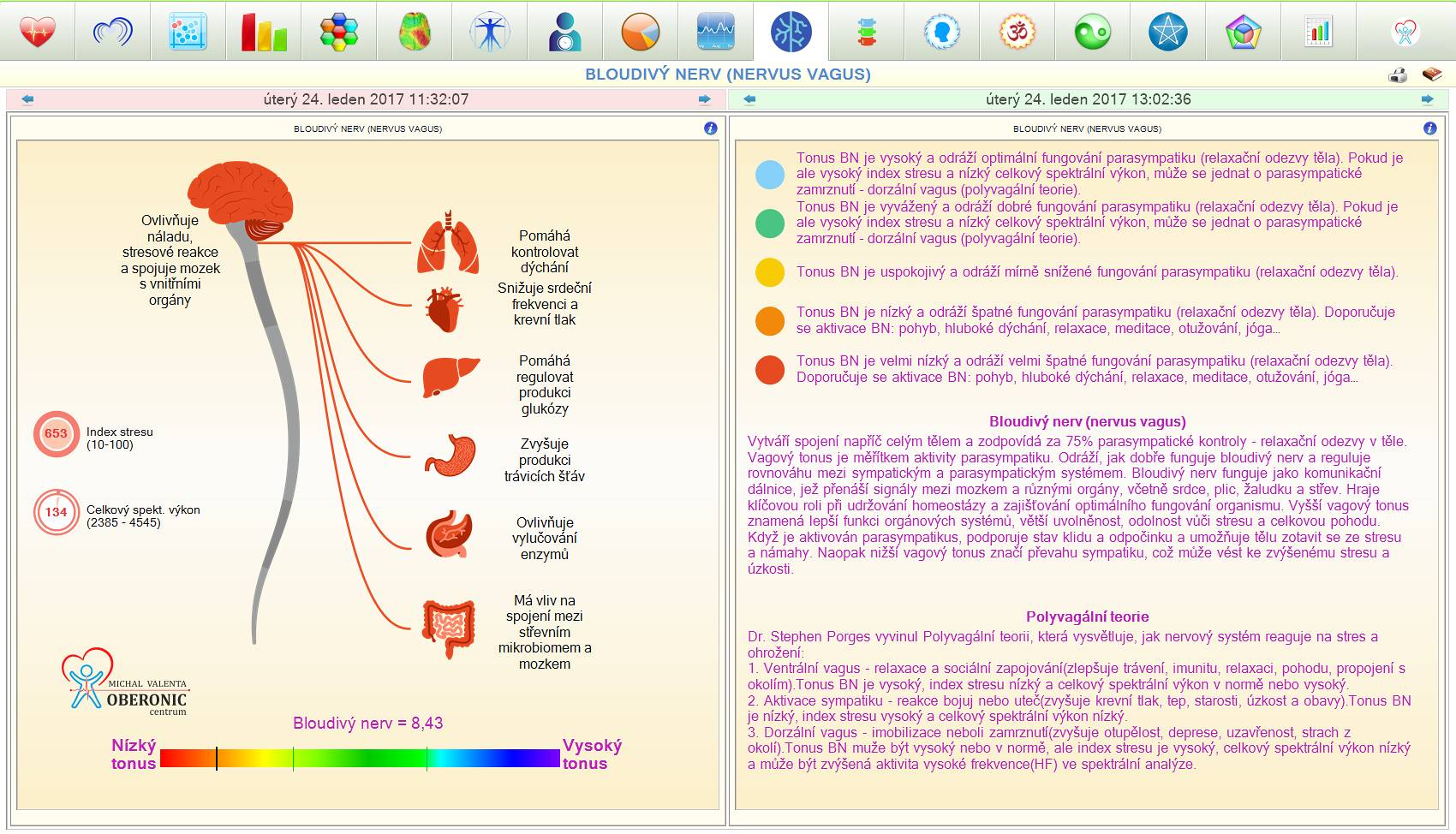

12. Bloudivý nerv – nervus vagus

Software spojuje odhad vagového tonu s indexem stresu a spektrálním výkonem. Výsledek interpretuje také v rámci polyvagální teorie, která popisuje stavy bezpečí a kontaktu, mobilizace či útlumu. Jde o interpretaci HRV; karta přímo neměří jednotlivé větve bloudivého nervu.

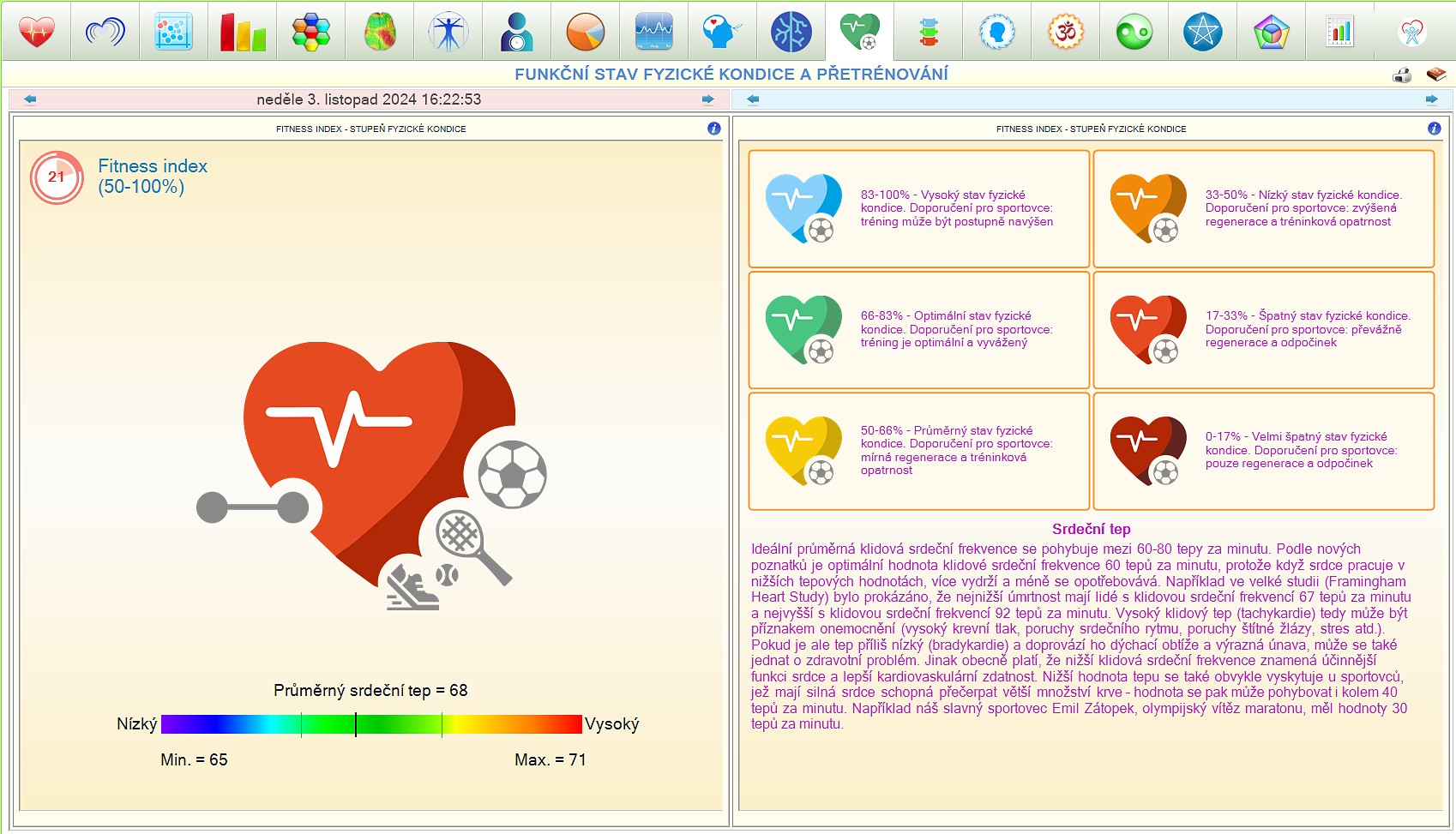

13. Funkční stav fyzické kondice

Fitness index a adaptační ukazatele doplňují přehled průměrné srdeční frekvence. Karta je zaměřena na sledování kondice, reakcí na trénink a vývoje při zátěži. Klidový tep se hodnotí v kontextu věku, trénovanosti a aktuálního stavu; nízká nebo vysoká hodnota sama o sobě neurčuje diagnózu.

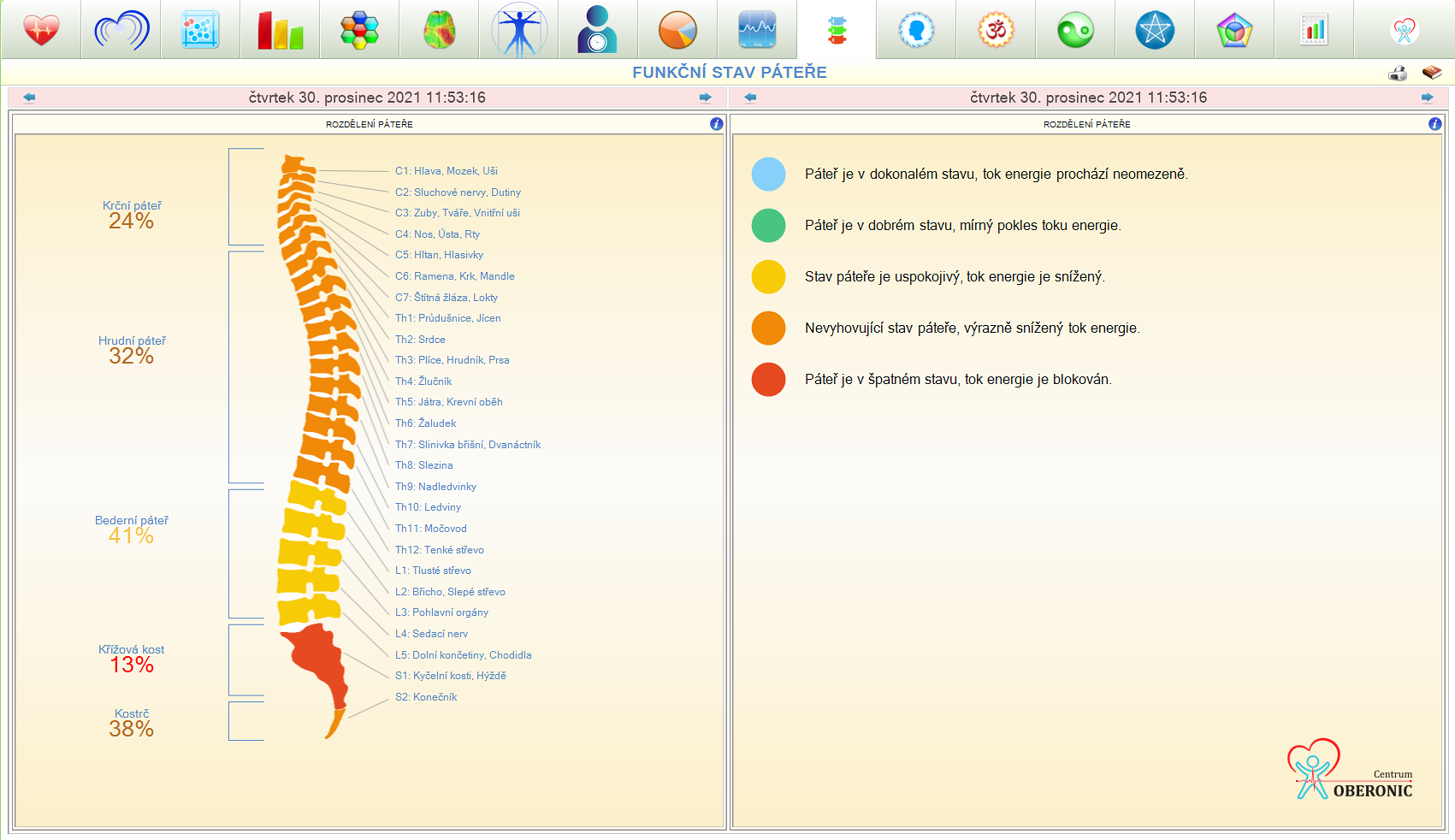

14. Funkční stav páteře

Tato karta používá celostní a psychosomatický model souvislostí mezi úseky páteře, orgány a prožíváním. Krční a hrudní část spojuje s myšlením a emocemi, bederní s oporou a jistotami, křížovou oblast s vitalitou. Je to interpretační mapa; HRV neposkytuje anatomický snímek obratlů ani průkaz jejich poškození.

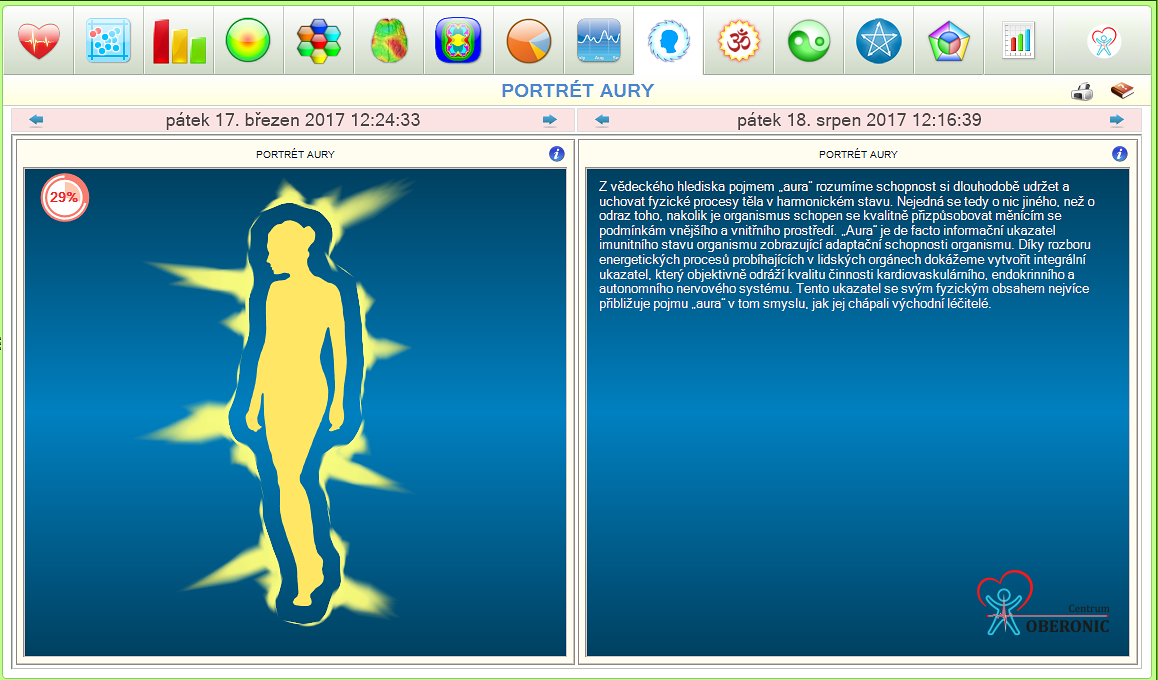

15. Portrét aury

Software převádí vybrané indexy do barevného obrazu kolem siluety člověka. Barva a hustota pole se mění podle jeho modelového vyhodnocení. Tato vizualizace představuje symbolické shrnutí výsledků, které může usnadnit rozhovor s klientem; nejde o fotografii ani přímé fyzikální měření aury.

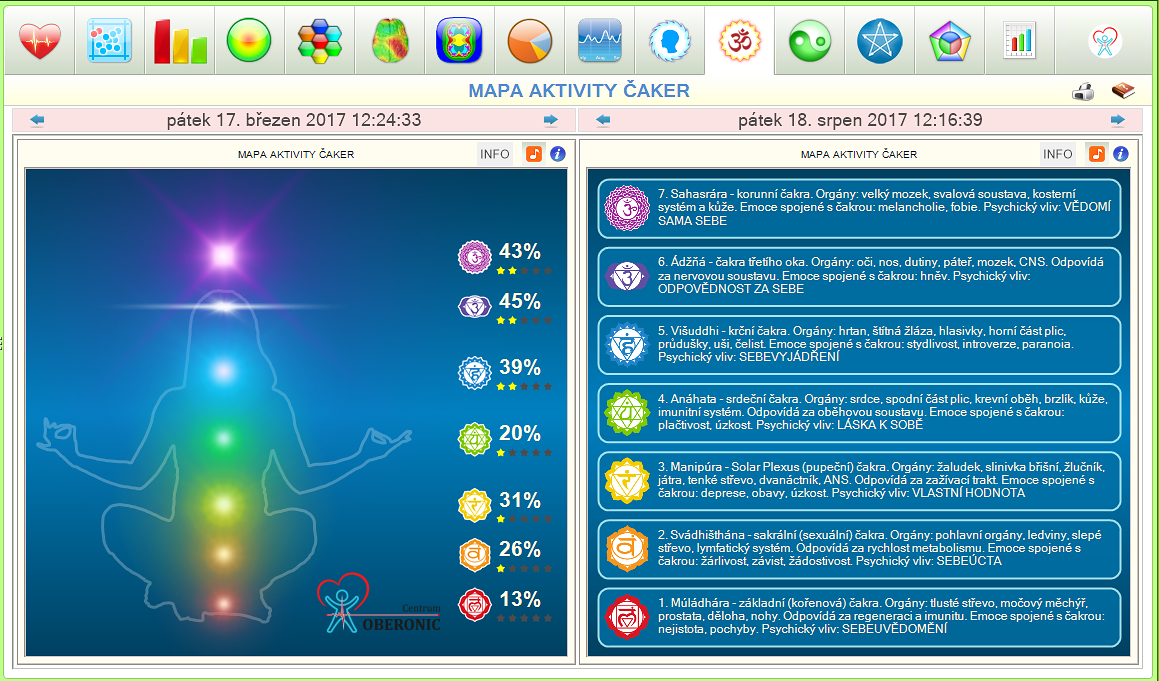

16. Mapa aktivity čaker

Mapa přiřazuje naměřené údaje k modelu energetických center. K jednotlivým čakrám nabízí výklad a doporučení pro práci s tímto celostním přístupem. Součástí je možnost vytvořit individualizovanou zvukovou nahrávku MP3 určenou k relaxaci. Výstup používá energetický interpretační model.

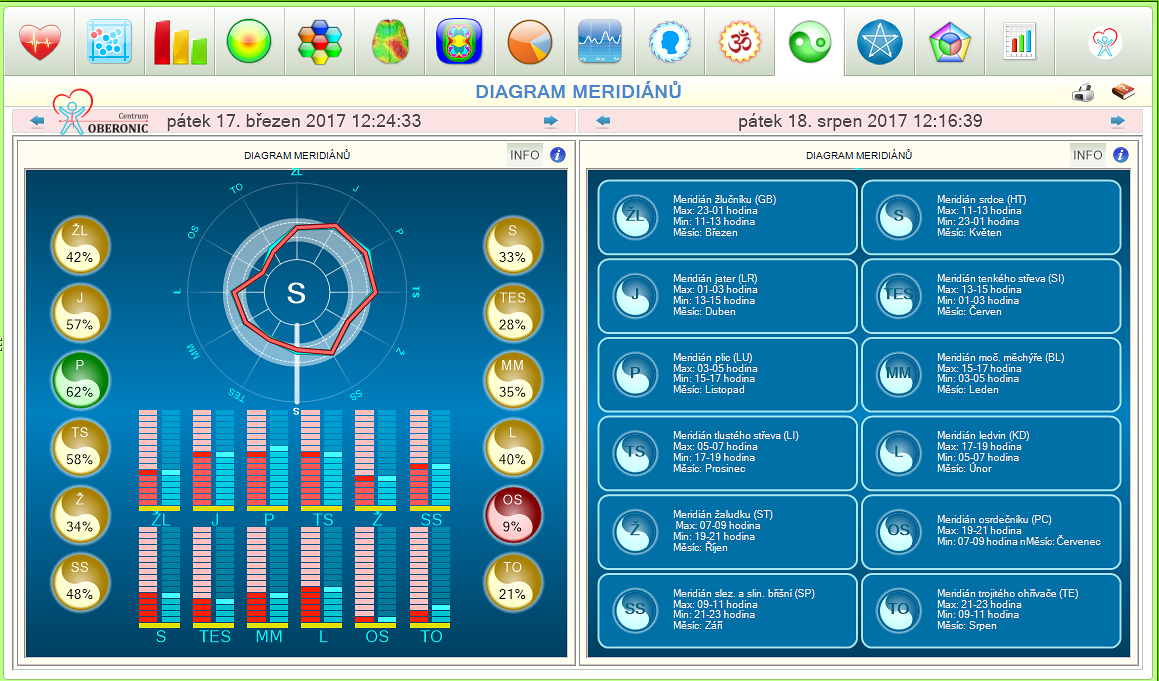

17. Diagram meridiánů

Diagram vychází z tradiční čínské medicíny. Modrá a červená křivka modelově vyjadřují příjem a výdej energie během 24hodinového cyklu. Orgánové hodiny zvýrazňují aktuálně aktivní meridián a sloupcové grafy umožňují porovnat jednotlivé dráhy. Jde o model TČM, nikoli přímé vyšetření funkce jednotlivých orgánů.

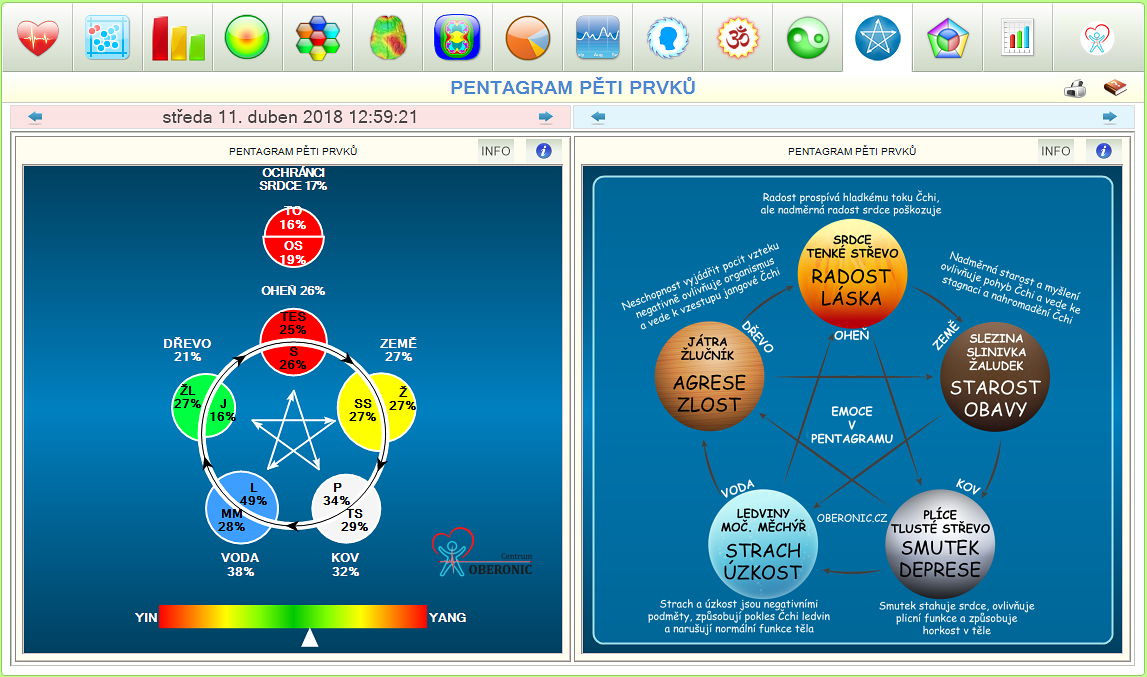

18. Pentagram pěti prvků

Pět prvků – Dřevo, Oheň, Země, Kov a Voda – tvoří rámec této karty. Diagram zobrazuje jejich vzájemné vztahy a modelovou rovnováhu. Emoční pentagram doplňuje souvislosti s prožíváním; popisy jednotlivých prvků podporují interpretaci v rámci tradiční čínské medicíny.

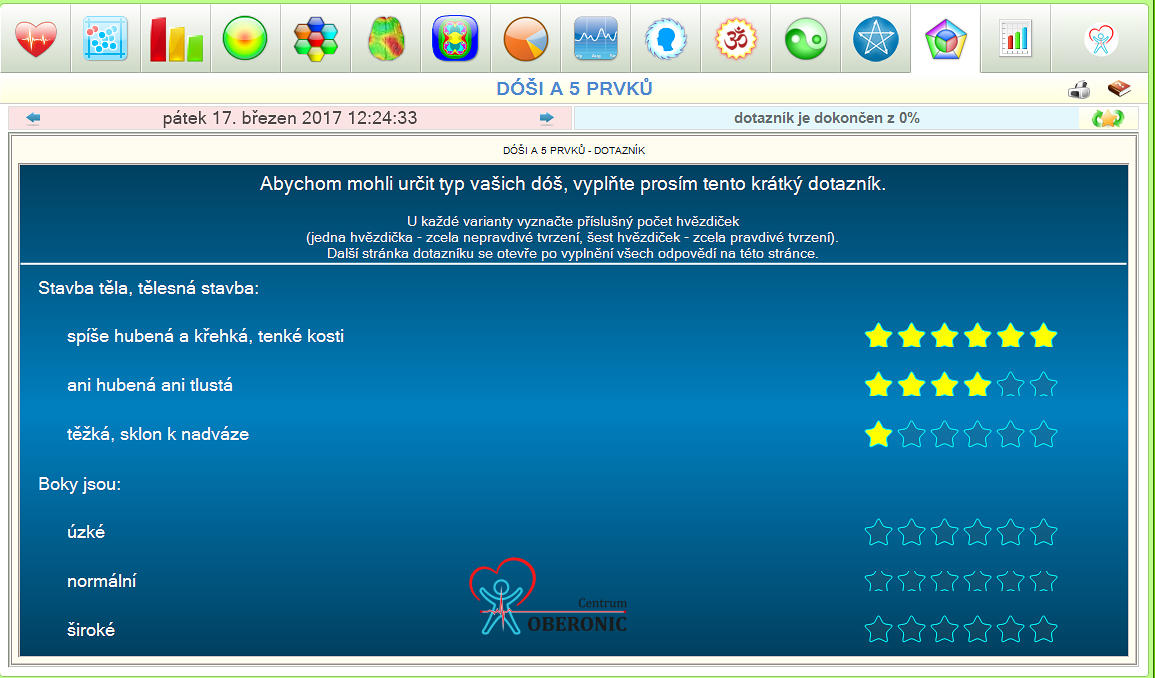

19. Dóša test

Ájurvédský dotazník pracuje se třemi principy Váta, Pitta a Kapha. Jeho vyhodnocení popisuje konstituční typ a vztah pěti prvků – Éteru, Vzduchu, Ohně, Vody a Země. Na výsledky navazují doporučení k jídelníčku a životnímu stylu podle ájurvédského modelu.

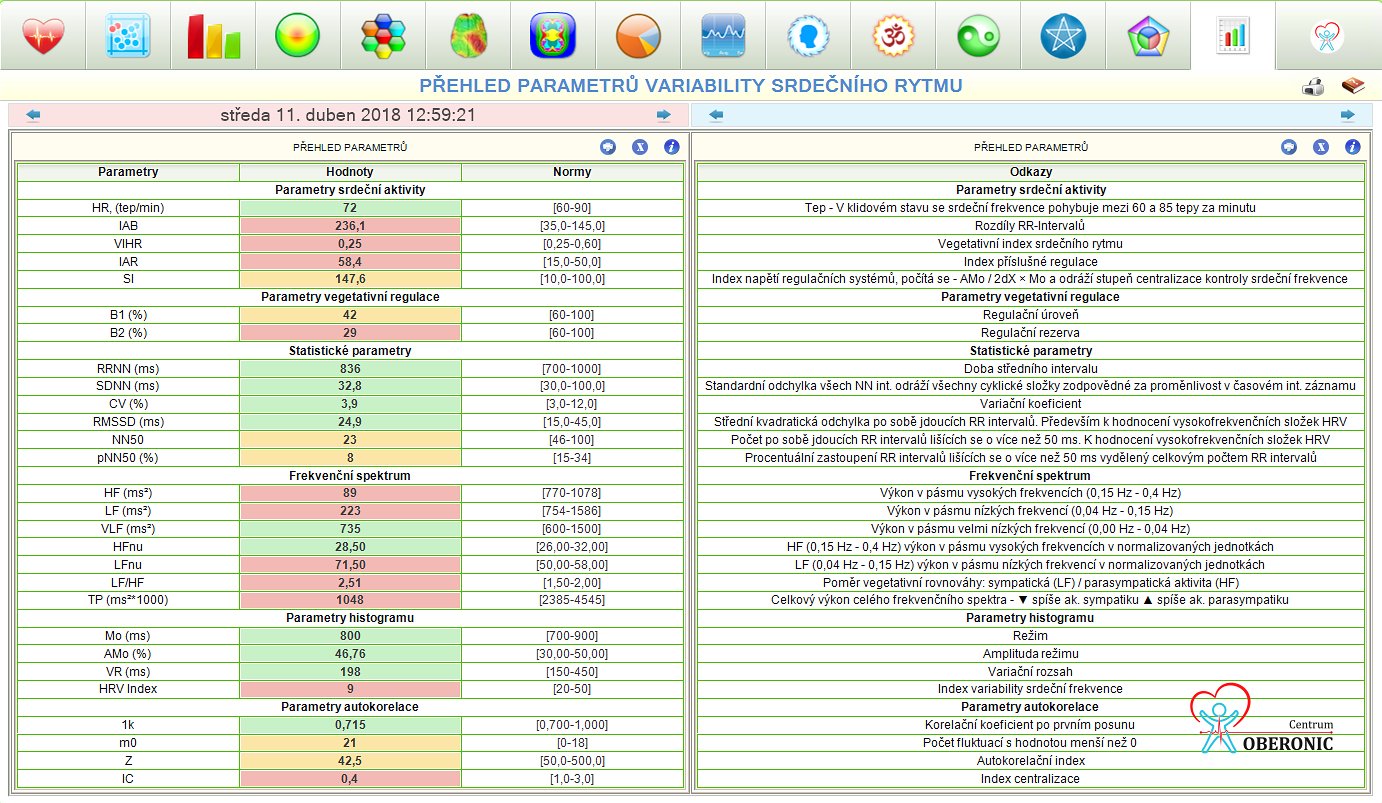

20. Přehled parametrů HRV

Tabulkový výstup nabízí matematické a statistické ukazatele, například SDNN, RMSSD a pNN50. Stručné vysvětlení u parametrů pomáhá při odborné interpretaci. Karta je vhodná pro uživatele, kteří chtějí vedle souhrnných grafů pracovat i s konkrétními hodnotami a porovnávat stejné ukazatele mezi záznamy.

Řízené dýchání a záznam cvičení

Funkce BFB umožňuje spustit a zaznamenat řízené dýchání. Záznam cvičení lze uložit pro další práci s klientem. Karta PFK doplňuje pohled na koherenci a uspořádanost rytmu; mapa čaker nabízí samostatnou možnost vytvoření relaxační nahrávky MP3. Postup cvičení volte podle zaškolení a vlastního komfortu. Smyslem je práce s reakcí organismu a pravidelnou relaxací.

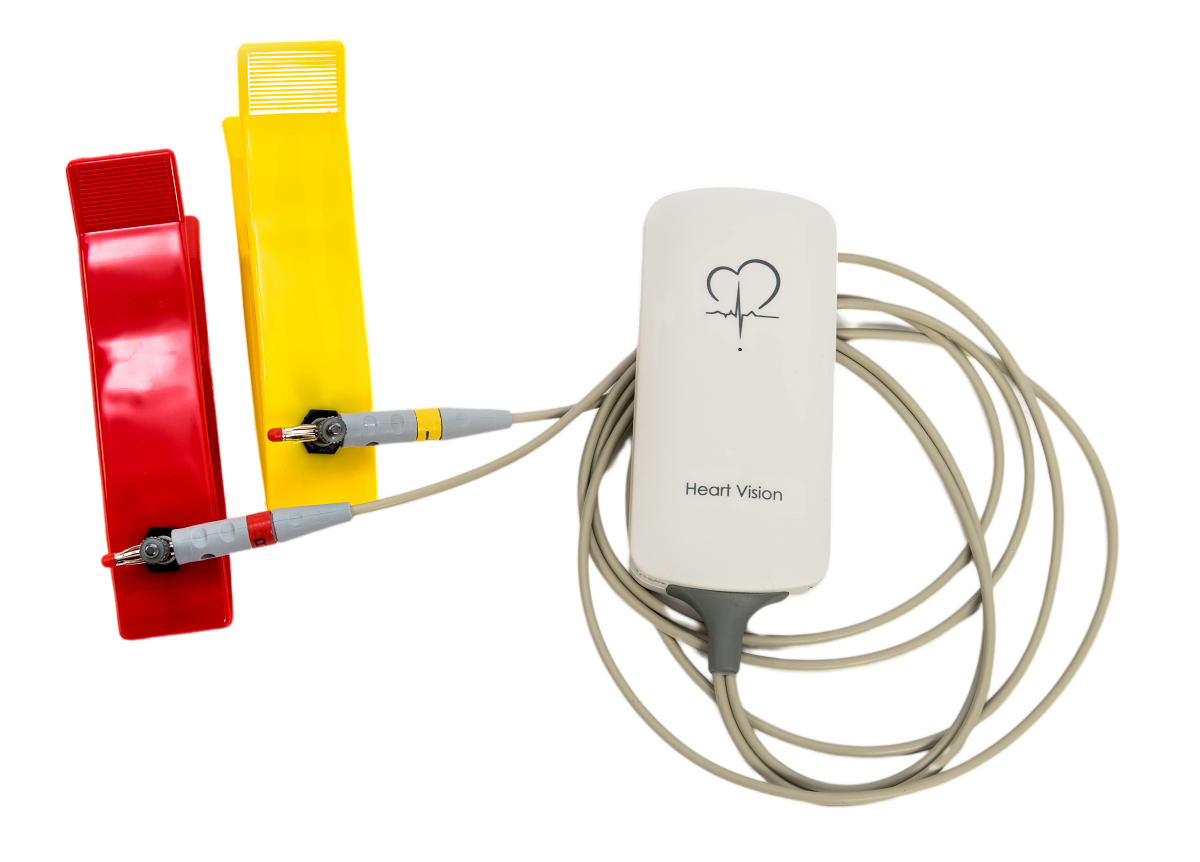

Co obsahuje sestava

• Software v češtině, slovenštině, polštině a angličtině • Záznamový modul jednokanálového EKG – 1 kus • Kardiografické elektrody Skintact F 9024 AC – 2 kusy • Propojovací kabel USB‑C 2.0 – 1 kus • Pouzdro na přístroj • Proškolení a české návody

Nový modul s USB‑C

Aktuální popis sestavy uvádí novou elektroniku záznamového modulu a rozhraní USB‑C. Práce na počítačích Mac je uvedena prostřednictvím Parallels. Možnost používání s Androidem je popsána jako budoucí rozšíření; nejde o potvrzení současné podpory mobilu nebo tabletu.

Požadavky na počítač

• Operační systém Microsoft Windows 10 nebo 11 • Procesor Intel Core i3 nebo AMD Ryzen 3 • Operační paměť alespoň 4 GB RAM • Nejméně 500 MB volného místa na disku • Rozlišení obrazovky alespoň 1024 × 768 pixelů • USB 2.0 nebo 3.0 Pro Mac je uvedeno použití přes Parallels. Před objednávkou s námi ověřte konkrétní počítač, připojení a konfiguraci.

Napájení notebooku při měření

U některých notebooků může napájení rušit záznam EKG. Dodavatel proto doporučuje vhodný napájecí zdroj s ochranným uzemněním. Řiďte se návodem k přístroji i počítači a při problémech se signálem kontaktujte technickou podporu.

Cena a dostupnost Dinamiky

Aktuální prodejní cenu, dostupnost a podmínky objednávky najdete v našem e-shopu. S ověřením sestavy, připojením a možnostmi zaškolení vám rádi pomůžeme.
